              工業型APF/SVG 電能質量產品

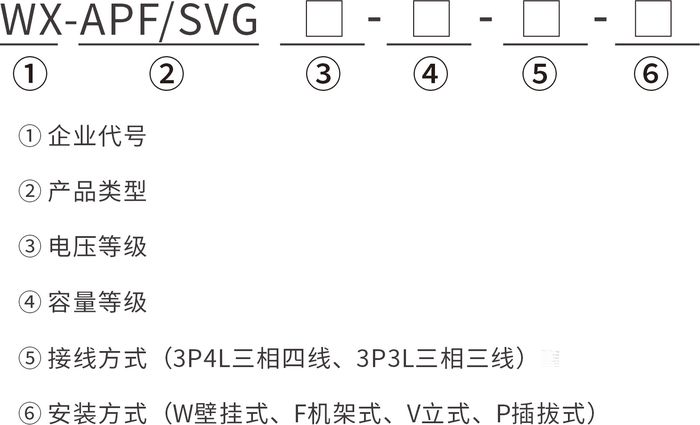

              型號命名:


              圖片2


              技術參數:

              輸入

              額定電壓(V)

              Ue ±10%( Ue設備額定電壓)

              頻率 (Hz)

              50Hz +/-5%

              接線方式

              三相三線制

              單模塊容量及安裝方式

              Ue

              400V

              660V

              690V

              750V

              APF容量(A)

              100A,125A,150A

              75A,100A,125A,150A,167A

              75A,100A,125A,150A,167A

              75A,100A,125A,150A,167A

              SVG容量

              100kVar

              85kVar,115kVar,140kVar,170kVar,190kVar

              90kVar,120kVar,150kVar,180kVar,200kVar

              100kVar,100kVar,160kVar,195kVar,215kVar

              進線方式

              上進線

              上進線

              上進線

              上進線

              整柜最大可安裝數量

              3臺

              3臺

              3臺

              3臺

              性能指標

              濾波率

              ≥90%(在訂貨的容量范圍內,且負載諧波含量高于訂貨容量的30%)

              濾波范圍

              2~25次諧波(如需治理偶次諧波,訂貨時提出)

              全響應時間

              ≤10ms

              瞬時響應時間

              ≤100us

              動態電流

              1.2倍濾波器額定容量輸出,1min

              功率因數設定補償

              具備

              感性或容性補償

              可選

              保護

              過載保護

              自動限流在100%額定輸出

              其他保護

              過壓保護、欠壓保護、過溫保護

              顯示與操作

              顯示界面

              7英寸觸摸屏

              顯示狀態

              電流、電壓、功率、諧波畸變率等

              操作

              多種操作模式選擇,遠程或本地

              通訊(RS485接口)

              Modbus-RTU,具備遠程監控接口及后臺數據庫,方便用戶在互聯網終端監控設備運行各項參數

              相序自適應

              具備

              環境條件

              防護等級

              IP20(可定制)

              運行環境溫度

              -10℃~40℃

              儲存/運輸溫度

              -40℃~60℃

              模塊噪音

              ≤55DB

              工作 / 存儲 濕度

              相對濕度 20~95%,無凝露 / 相對濕度 10~95%

              海拔高度

              1000m以下(更高海拔需降容使用)





              功能特點:

              設計理念

              工業型APF/SVG是我公司專門針對工業應用環境開發的產品,有源模塊立式結構設計。此種結構模式,采取大容量IGBT功率器件,器件選擇有效值的3倍以上,留有足夠大的安全裕量,在負載較大沖擊下,能長期工作。

              模塊采取軸流風機散熱,風量大,風壓足,散熱好; 整柜采取下進風上出風模式,整柜頂部采用軸流風機抽風,底部采取防塵百葉窗進風,可較大程度隔離外部環境,特別適合高溫工業現場及環境惡劣尤其粉塵較大的場合應用。

              抗高電壓畸變

              適用在5%-25%諧波電壓畸變率的工業負載配電系統應用,微妙級的瞬時響應速度,全響應時間小于10ms。

              更多功能、更多模式

              ? 諧波補償、無功補償、諧波無功同補,一機多用;

              ? 具備諧波分次補償功能,可設定無功補償比例;

              ? 高清7英寸中文彩色觸摸屏,屏幕實時顯示系統和裝置運行參數;

              全面保護功能,提高用戶應用穩定性

              ? 有效值峰值雙設定自動限流算法,在負載諧波電流大于設備輸出時,可自動將設備輸出限制在100%輸出,無過載風險;

              ? 保護功能齊全,具有過流、過壓、欠壓、過溫等多種保護功能,確保系統運行安全可靠;

              先進的控制策略和拓?fù)浣Y(jié)構設計

              ? 改進的基于瞬時無功功率理論的檢測技術,可實時檢測諧波電流,自動跟蹤負載諧波變化,具有高度可控性與快速響應性;

              高度集成化、模塊化、系列化

              ? 可靈活組合并機滿足不同容量需求,在實現標準化生產的同時提高了設備的可靠性和可維修性,極大方便了系統安裝與維護;

              ? 單模塊獨立風道設計,可有效隔絕環境粉塵粘附,提高產品散熱效率;

              高級的用戶體驗

              ? 故障自診斷自啟動功能,裝置具有非裝置自身問題導致停機自恢復功能,自恢復之前需對外部電網及裝置本身進行自動診斷,診斷通過方可自啟動。在30分鐘之內自恢復3次,若均不能正常啟動,停機并給上位機傳輸裝置故障告警,點亮裝置自身故障指示燈;

              ? 保護功能齊全,具有過流、過壓、欠壓、過溫等多種保護功能,確保系統運行安全可靠;
